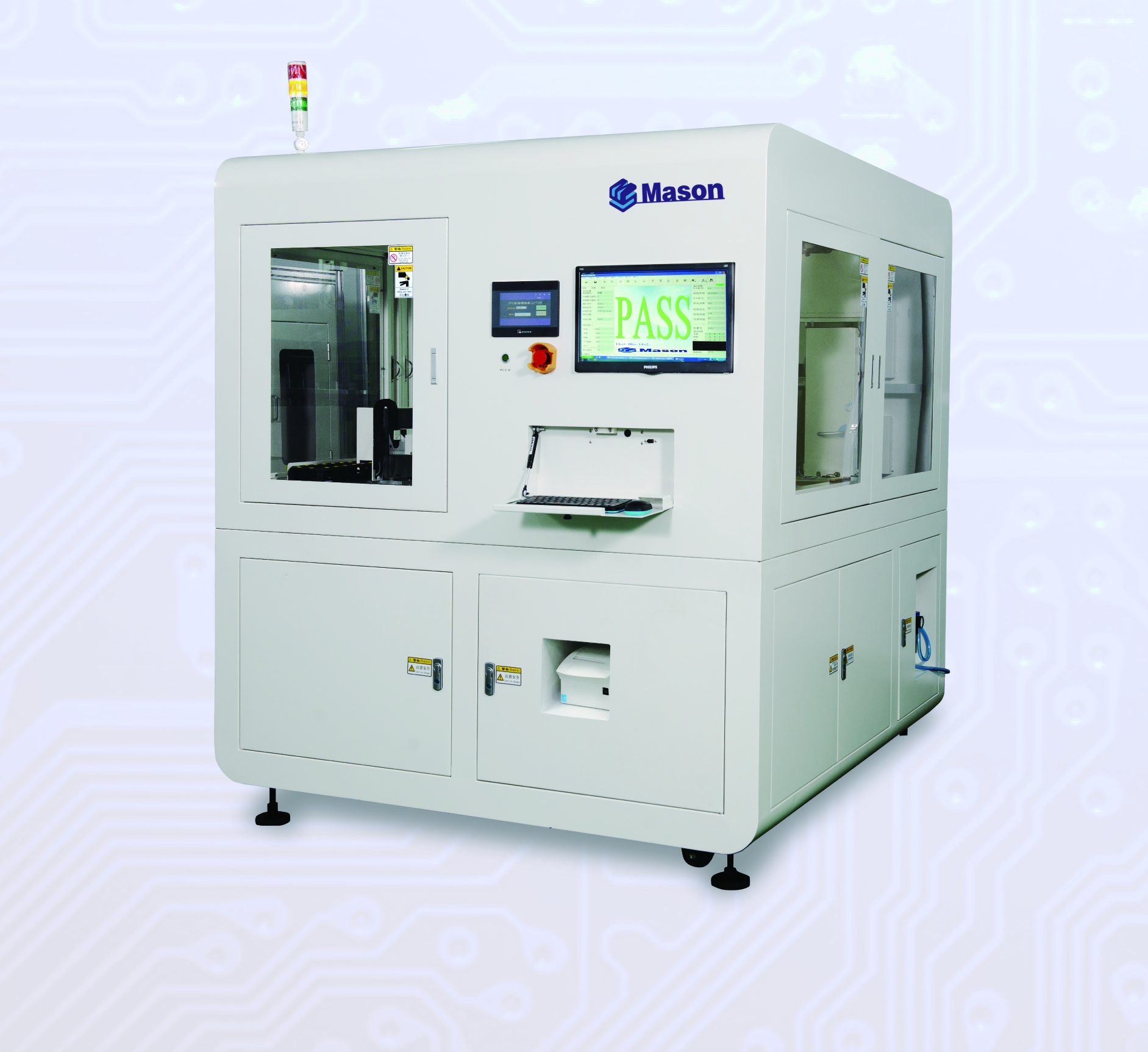

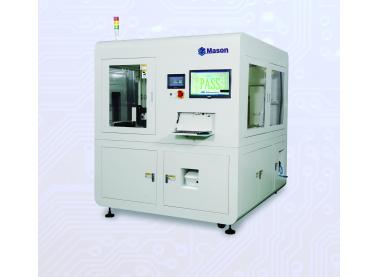

机型: MF510/MF520全自动软板测试机

应用领域

  软板,软硬结合版
技术优势

  符合软板工艺,夹具传统治具,实现旋转180°测试,标记及追踪确认系统,隔纸连接MES系统;
技术规格


MF510
MF520
备注
可测试PCB尺寸
260x400mm(max) 60x60mm (min)
250x500mm(max)
60x60mm (min)

夹具尺寸
400X330max
400X430max
支持小夹具兼容框
夹具高度
70-9570-110mm
业内常规复合式治具/可依据不同的高度优化设置压合行程
效率
400~600PCS/H

电子配置
2048-4096
可扩充
上料方式
         穿针式

压台驱动
气缸
伺服+气缸

STEP方式
整板或X单(双)向或180度旋转

重测方式
重压重测或旋转重测

标记
油墨,Open/Short/Open+Short/4w/OK/NG 6种标记
功能可打开或关闭/CCD标记确认(选配)
隔纸
80mmX400mm
280mmX520mm
胶片/无硫纸/功能可打开或关闭可选OKNG隔纸可设置隔纸间隔
出料方式
OKNG自动分类,抽屉式结构
可实现多至4列叠放
信息化
设备信息,测试报表记录
可连MES系统
温度/湿度
温度:18~26℃; 湿度:40%~

电源/气源
电源AC220V±5%(单相三线)气源6~8kgf/cm²

设备尺寸
1680mmX1750mmX1800mm
1700mmX1900mmX1930mm
